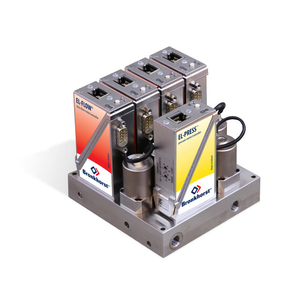

Bronkhorst F-201CV-100
Mã đặt hàng: F-201CV-100
Nhà sản xuất: Bronkhorst – HQ Netherlands
Bộ điều khiển lưu lượng lớn (MFC) model F-201CV của Bronkhorst® phù hợp để đo và kiểm soát chính xác dải lưu lượng trong khoảng 0,16…8 triệu ln/phút và 0,5…25 ln/phút ở áp suất vận hành giữa chân không và 64 bar. MFC bao gồm một cảm biến lưu lượng khối lượng nhiệt, một van điều khiển chính xác và một bo mạch máy tính dựa trên bộ vi xử lý với khả năng chuyển đổi tín hiệu và bus trường. Là một chức năng của giá trị điểm đặt, bộ điều khiển lưu lượng nhanh chóng điều chỉnh tốc độ dòng chảy mong muốn.
Dòng EL-FLOW® Select được trang bị bo mạch máy tính kỹ thuật số, mang lại độ chính xác cao, ổn định nhiệt độ tuyệt vời và phản hồi nhanh. Bảng máy tính kỹ thuật số chính chứa tất cả các chức năng chung cần thiết để đo lường và điều khiển. Ngoài đầu ra RS232 tiêu chuẩn, thiết bị còn cung cấp I/O tương tự. Như một tùy chọn, giao diện tích hợp có thể được gắn để cung cấp các giao thức CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII hoặc TCP/IP, EtherNet/IP, POWERLINK hoặc FLOW-BUS. Thiết kế EL-FLOW® Select có chức năng Multi Gas / Multi Range tùy chọn, cung cấp cho khách hàng (OEM-) sự linh hoạt và hiệu quả quy trình tối ưu.
Đặc tính
- Độ chính xác cao
- Phản ứng nhanh, độ lặp lại tuyệt vời
- Chức năng Multi Fluid / Multi Range tùy chọn
- Hầu như không phụ thuộc vào áp suất và nhiệt độ
- Thiết kế nhỏ gọn
Thông số kỹ thuật
| Measurement / control system | |
| Flow range (intermediate ranges available) | min. 0,16…8 mln/min max. 0,5…25 ln/min (based on N2) |
| Accuracy (incl. linearity) (based on actual calibration) | ± 0,5 % RD plus ±0,1%FS |
| Repeatability | < 0,2 % RD |
| Turndown ratio | up to 1:187,5 (1:50 in analog mode) |
| Multi fluid capability | storage of max. 8 calibration curves; optional Multi Gas / Multi Range functionality up to 10 bar abs |
| Settling time (in control, typical) | standard: 1…2 seconds option: down to 500 msec |
| Control stability | < ± 0,1 % FS (typical for 1 ln/min N2) |
| Operating temperature | -10 … +70 °C |
| Temperature sensitivity | zero: < 0,05% FS/°C; span: < 0,05% Rd/°C |
| Pressure sensitivity | < 0,1% Rd/bar typical N2; 0,01% Rd/bar typical H2 |
| Max. Kv-value | 6,6 x 10-2 |
| Leak integrity, outboard | tested < 2 x 10-9 mbar l/s He |
| Attitude sensitivity | max. error at 90° off horizontal 0,2% at 1 bar, typical N2 |
| Warm-up time | 30 min. for optimum accuracy 2 min. for accuracy ± 2% FS |
| Mechanical parts | |
| Material (wetted parts) | Stainless steel 316L or comparable |
| Pressure rating (PN) | 64 bar abs |
| Process connections | compression type or face seal (VCR/VCO) couplings |
| Seals | standard: FKM/Viton®; options: EPDM, FFKM/Kalrez®, FDA and USP Class VI approved compounds |
| Weight | 0,6 kg |
| Ingress protection | IP40 |
| Electrical properties | |||||
| Power supply | +15 … 24 Vdc | ||||
| Max. power consumption |
|
||||
| Analog output | 0…5 (10) Vdc or 0 (4)…20 mA (sourcing output) | ||||
| Digital communication | standard: RS232; options: PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU, ASCII or TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS |
||||
| Electrical connection | |
| Analog/RS232 | 9-pin D-connector (male); |
| PROFIBUS DP | bus: 9-pin D-connector (female); power: 9-pin D-connector (male); |
| CANopen® / DeviceNet™ | 5-pin M12-connector (male); |
| FLOW-BUS/Modbus-RTU/ASCII | RJ45 modular jack |
| Modbus TCP / EtherNet/IP / POWERLINK | 2 x RJ45 modular jack (in/out); |
| EtherCAT®/ PROFINET | 2 x RJ45 modular jack (in/out) |
