Thiết bị đo đường kính cáp Proton DG1030

Thiết bị đo đường kính cáp

Hãy liên hệ với chúng tôi để có giá tốt nhất.

0938.214.498 |Mr Cảnh|

Mail : canh.ans@ansvietnam.com

Thiết bị đo đường kính cáp Proton DG1030 sử dung ở ứng dụng wire và cable

Cụ thể là đo đường kính dây đồng, dây cáp điện có đường kính từ 0.1mm đến 25mm

Độ phân giải lên tới 0.0001mm, tốc độ quét là 600 lần/giây

Nguyên lý và công nghệ đo :

Truyền thông kết nối :

Analogue 0 -10vdc, 4 -20mA

Pulse Input 250kHz max frequency

Ngõ ra rơ le : Maximum Voltage 24Vdc Current 1A
Gauge OK, Upper Tolerance, Lower Tolerances

Kế nối RS232 MODBUS RTU
USB using RS232 – USB Converter Cable

Kết nối Canbus

Kết nối Ibus

Xung A, B

Kết nối WiFi 2.4G  với máy tính

Hiện tại kho bên mình đang có 1 bộ demo, sẵn đưa đi để show cho khách hàng

Một số ảnh thực tế đi show cho khách :

Thiết bị đo đường kính cáp

Thiết kế độ tin cậy cao, chống bụi, chống rung tốt. Có các module rời.

Khi hư hỏng dễ dàng thay thế từng module riêng biệt ví dụ : nguồn, lens, module board truyền thông, động cơ DC, đèn lazer …

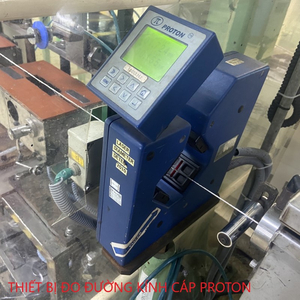

Hình ảnh thực tế :

Thiết bị đo đường kính cáp

Hiện tại các đời sản xuất từ 2009, 2012 vẫn đang sử dụng bình thường.

Ngoài thiết bị đo đường kính cáp Proton DG1030, 1 chiều

Proton còn có dòng 2 chiều XY, 3 chiều XYZ

Bảng thiết bị 1 chiều X :

  DG1030 DG1060 DG1130
Minimum Diameter 0.1mm
3.9mil
0.4mm
16mil
0.5mm
20mil
Maximum Diameter 25mm
5/8″
55mm
1 3/16″
125mm
2 23/64″

Bảng thiết bị 2 chiều XY :

DGK2015 DGK2030 DGK2060 DGK2120 DGK2200
Minimum Diameter 0.2mm
7.8mil
0.2mm
7.8mil
0.3mm
11.8mil
5mm
0.197″
Maximum Diameter 15mm
5/8″
30mm
1 3/16″
60mm
2 23/64″
120mm
4 23/32″
Accuracy 1μm 1μm ± (3μm + 0.01% of object diameter) ± (50μm + 0.05% of object diameter)
Resolution 0.01μm 0.01μm 0.01μm 0.01μm
Scan Speed 20,000 Scans / Sec 20,000 Scans / Sec 20,000 Scans / Sec 3,000 Scans / Sec

Bảng thiết bị 3 chiều XYZ :

DGK-3030 DGK-3060 DGK-3120 DGK-3200
Maximum Diameter 30mm
1 3/16″
60mm
2 23/64″
120mm
4 23/32″
180mm
7 7/8″
Minimum Diameter 0.2mm
7.8mil
0.3mm
11.8mil
5mm
0.039″
5mm
0.039″
Accuracy ±(1µm + 0.008% of object diameter) ±(3μm + 0.01% of object diameter) ± (50μm + 0.05% of object diameter) ± (50μm + 0.05% of object diameter)
Resolution 0.01µm 0.01µm 0.01µm 0.01µm
Scan Speed 30,000 scans/sec or 10,000 scans/sec/axis 30,000 scans/sec or 10,000 scans/sec/axis 3,000 Scans/sec 3,000 Scans/sec

Thiết bị đo đường kính cáp

Tìm hiểu thêm về dòng sản phẩm đo cáp của Proton :

https://protonproducts.com/products/dg-series/
